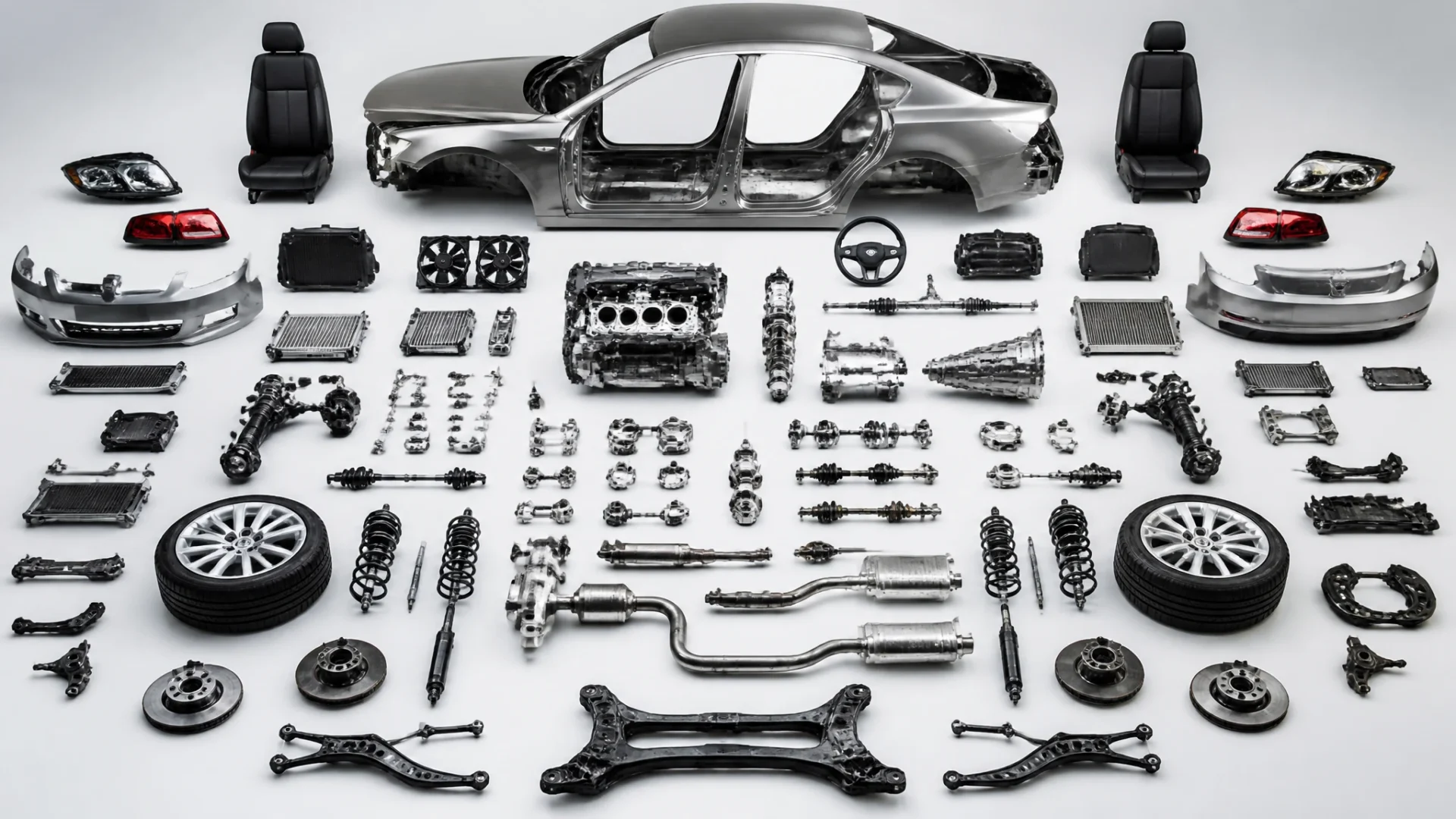

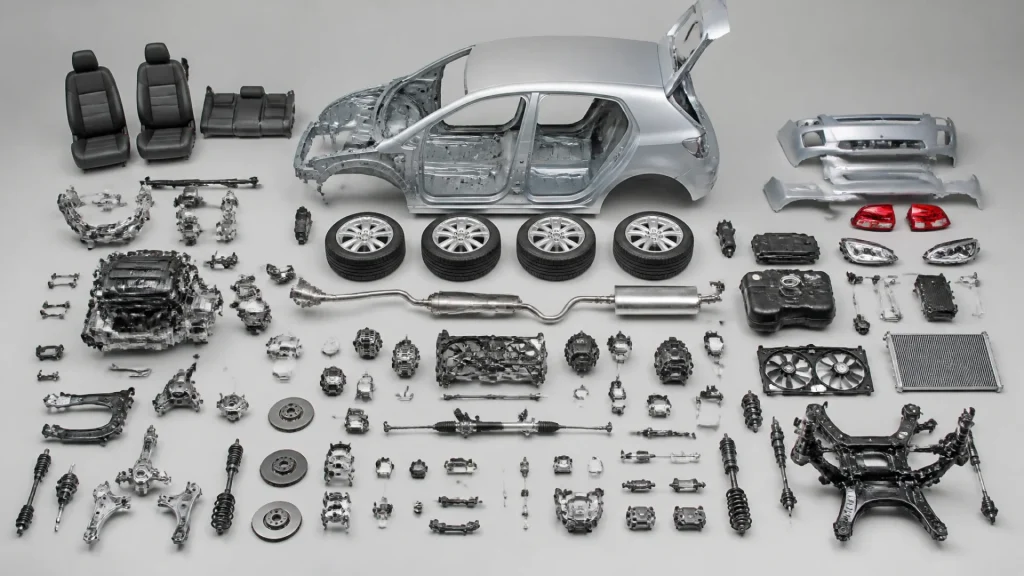

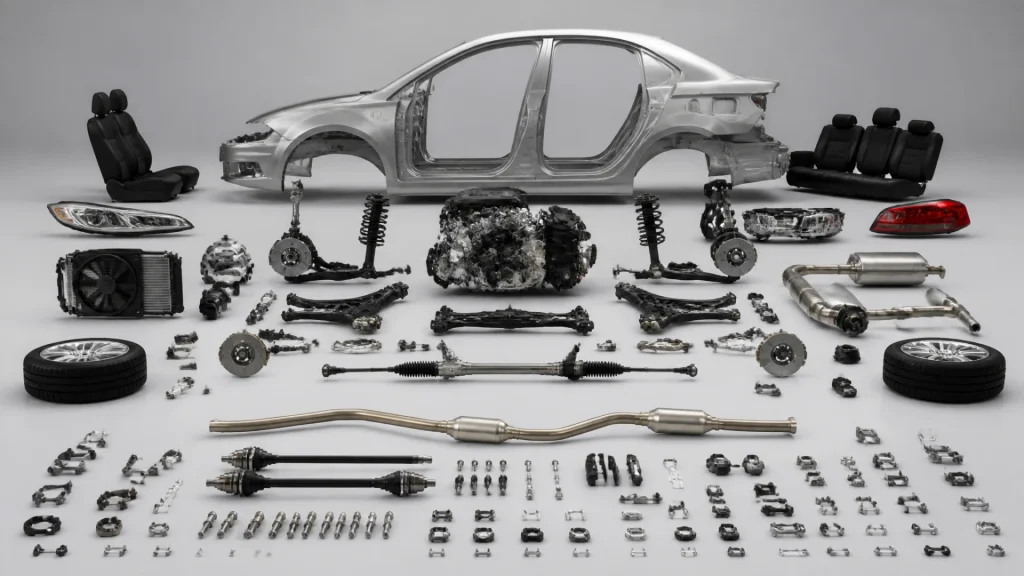

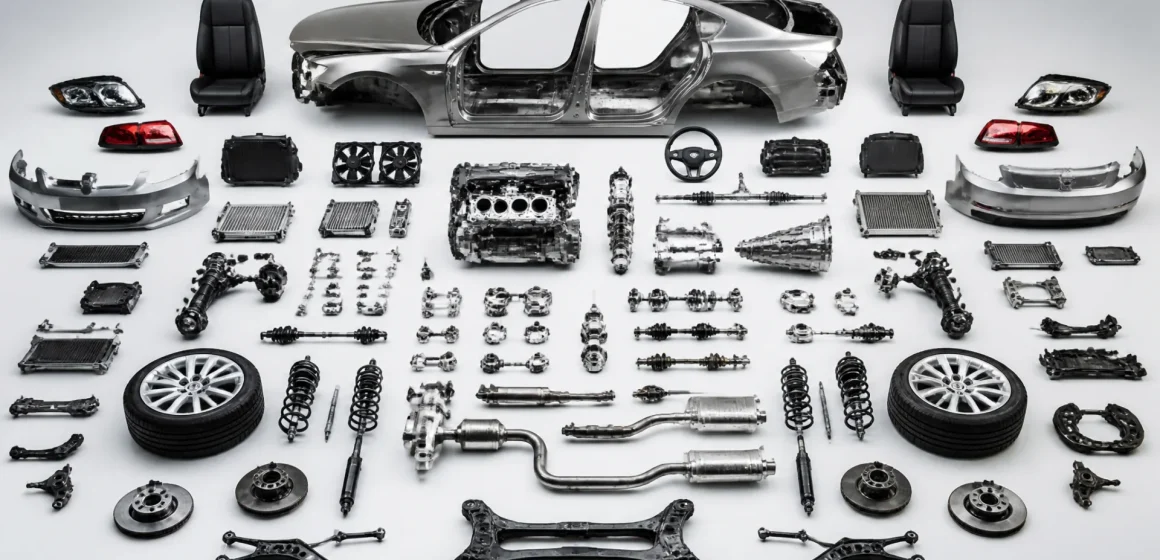

Lorsqu’une voiture démarre, des centaines de pièces mécaniques, électriques et électroniques se mettent à travailler ensemble. Le moteur produit l’énergie, les roues la transmettent à la chaussée, tandis que la structure, les freins et les systèmes de sécurité maintiennent l’ensemble sur une trajectoire maîtrisée.
Cette organisation concerne aussi bien une petite citadine qu’une sportive, un modèle ancien, une voiture hybride ou un véhicule électrique. Comprendre les grands ensembles qui composent une automobile aide à mieux l’entretenir, à choisir des pièces compatibles et à construire une préparation tuning cohérente, sans sacrifier la fiabilité ni la sécurité.
La structure qui porte l’ensemble
Le châssis et la caisse
La structure d’une voiture constitue son point de départ. Elle doit supporter le groupe motopropulseur, les suspensions, les équipements intérieurs et les contraintes provoquées par les accélérations, les freinages, les virages ou les irrégularités de la route.
Sur la plupart des véhicules modernes, la caisse est dite autoporteuse ou monocoque. Le châssis et la carrosserie forment alors une seule structure, ce qui permet d’obtenir une bonne rigidité tout en limitant le poids. Les véhicules utilitaires, certains 4×4 et plusieurs modèles anciens peuvent toutefois utiliser un châssis séparé, composé de longerons sur lesquels repose la carrosserie.
La carrosserie ne sert pas uniquement à donner une silhouette au véhicule. Elle protège les occupants, accueille les vitrages et les ouvrants, améliore la pénétration dans l’air et participe à la gestion du bruit ainsi qu’au refroidissement des organes mécaniques.
| Élément | Rôle principal |
|---|---|
| Caisse autoporteuse | Supporter les organes et résister aux contraintes |
| Carrosserie | Protéger les occupants et guider les flux d’air |
| Cellule centrale | Préserver l’espace de survie dans l’habitacle |
| Zones de déformation | Absorber une partie de l’énergie lors d’un choc |
Les zones de sécurité
Une automobile moderne est conçue pour se déformer de manière contrôlée en cas de collision. Les parties avant et arrière absorbent une partie de l’énergie du choc, tandis que la cellule habitacle cherche à rester aussi résistante que possible.
Les renforts de portes, les montants, le toit, les longerons et les traverses participent à cette protection. Leur conception doit également tenir compte du poids du véhicule, de la répartition des masses et des normes de crash-tests.
Une modification de carrosserie doit donc être réalisée avec prudence. Un capot, un pare-chocs, un arceau ou un élément aérodynamique mal conçu peut modifier le comportement du véhicule ou compromettre la sécurité en cas d’accident.
Le système de propulsion
Le moteur thermique
Dans une voiture à essence ou diesel, le moteur thermique transforme l’énergie du carburant en mouvement mécanique. Cette opération repose sur une combustion réalisée dans les cylindres, qui pousse les pistons et entraîne le vilebrequin.
Le bloc moteur, la culasse, les pistons, les bielles, le vilebrequin, les soupapes, les injecteurs et, selon les modèles, les bougies d’allumage ou de préchauffage constituent les principaux organes internes. La lubrification et le refroidissement sont indispensables pour limiter l’usure et maintenir une température de fonctionnement stable.
Le moteur ne transmet pas directement sa rotation aux roues. La puissance passe généralement par un embrayage ou un convertisseur de couple, une boîte de vitesses, un différentiel et des arbres de transmission ou des cardans.
La transmission et les roues motrices
La transmission adapte le couple et la vitesse de rotation produits par le moteur. Une boîte manuelle demande au conducteur de sélectionner les rapports, tandis qu’une boîte automatique utilise un système hydraulique, robotisé ou à variation continue pour gérer cette opération.
Sur une voiture à traction, les roues avant assurent à la fois la direction et la motricité. Une propulsion envoie la puissance aux roues arrière, ce qui peut favoriser l’équilibre sur certaines voitures sportives, alors qu’une transmission intégrale répartit le couple entre les deux essieux pour améliorer l’adhérence.
Le différentiel autorise les roues d’un même essieu à tourner à des vitesses différentes dans un virage. Sans cet organe, les pneus subiraient davantage de contraintes et la voiture deviendrait plus difficile à contrôler.
Les architectures hybrides et électriques
Une voiture hybride associe généralement un moteur thermique et un ou plusieurs moteurs électriques. Une batterie haute tension stocke l’énergie, tandis qu’un onduleur, des convertisseurs et un système de gestion électronique coordonnent les différentes sources de puissance.
Le freinage peut recharger partiellement la batterie grâce à la récupération d’énergie. Lors des décélérations, le moteur électrique fonctionne alors comme un générateur et transforme une partie du mouvement en électricité, au lieu de dissiper toute cette énergie sous forme de chaleur dans les freins.
Dans une voiture électrique, le moteur thermique disparaît au profit d’un ensemble comprenant une batterie, un moteur électrique, un onduleur, un chargeur embarqué et différents convertisseurs. L’onduleur transforme le courant continu de la batterie en courant adapté au moteur, tout en contrôlant avec précision le couple disponible.
- Propulsion thermique : carburant, combustion, boîte de vitesses et système d’échappement.
- Propulsion hybride : association de deux sources d’énergie et gestion électronique complexe.
- Propulsion électrique : batterie haute tension, moteur électrique, onduleur et recharge.
Cette différence d’architecture influence l’entretien, le poids, la répartition des masses et les possibilités de préparation. Une voiture électrique peut offrir un couple immédiat, tandis qu’un moteur thermique laisse davantage de possibilités de modification autour de l’admission, de la suralimentation ou de l’échappement.
- [9000A Booster Batterie & 150PSI Gonfleur Pneus sans Fil] Avec un courant de crête de 9000A et des…
- [Bloc d'Alimentation] Ce puissant démarreur de batterie est également un bloc d'alimentation de voiture portable. 4 blocs de…
- lumière/strob/SOS. En tant que fonctionnalité supplémentaire du démarreur de batterie de votre voiture, il est idéal pour les…
La liaison au sol et le comportement routier
Les pneus et les jantes
Les pneus sont le seul point de contact direct entre la voiture et la route. Leur largeur, leur pression, leur dessin, leur composition et leur température influencent l’accélération, le freinage, la direction et la stabilité.
Une jante plus grande peut améliorer l’apparence et permettre l’installation de freins plus imposants, mais elle augmente parfois le poids non suspendu et réduit le confort. Une monte inadaptée peut aussi modifier le diamètre total de la roue, perturber le compteur de vitesse ou provoquer des frottements dans les passages de roue.
Le contrôle de la pression reste essentiel. Un pneu sous-gonflé chauffe davantage, s’use irrégulièrement et augmente la résistance au roulement, tandis qu’un surgonflage réduit la surface de contact et peut rendre les réactions plus sèches.
Les suspensions et les trains roulants
Les suspensions maintiennent les roues en contact avec la chaussée tout en filtrant les irrégularités. Elles comprennent notamment les ressorts, les amortisseurs, les bras, les rotules, les silentblocs et les barres stabilisatrices.
Les ressorts supportent le poids du véhicule, alors que les amortisseurs contrôlent les mouvements de compression et de détente. Une suspension usée peut provoquer des rebonds, allonger les distances de freinage et dégrader la précision de la direction.
Dans le tuning, les ressorts courts, les combinés filetés et les amortisseurs sport sont très utilisés. Abaisser la caisse peut réduire le roulis et améliorer l’apparence, mais une hauteur excessive perturbe la géométrie, réduit le débattement et expose les pièces aux chocs.
Le freinage
Le système de freinage transforme l’énergie du mouvement en chaleur. Il comprend généralement une pédale, un servofrein, un maître-cylindre, du liquide, des conduites, des étriers, des plaquettes et des disques, même si certains véhicules utilisent encore des tambours à l’arrière.
L’ABS limite le blocage des roues lors d’un freinage d’urgence. L’ESP, de son côté, compare la trajectoire souhaitée avec le comportement réel de la voiture et peut freiner individuellement certaines roues pour aider à conserver le contrôle.
Une préparation moteur doit toujours s’accompagner d’une réflexion sur le freinage. Des disques plus grands ne suffisent pas à eux seuls : la qualité des plaquettes, le liquide, le refroidissement, les pneus et la répartition des masses ont également une influence majeure.
La direction et les systèmes électroniques
La direction permet d’orienter les roues directrices. Elle regroupe le volant, la colonne, la crémaillère, les biellettes et les articulations qui transmettent le mouvement jusqu’aux roues.
Les voitures récentes utilisent souvent une assistance électrique. Elle adapte son niveau d’intervention à la vitesse et peut fonctionner avec les systèmes d’aide au stationnement ou de maintien dans la voie. Les modèles plus anciens emploient fréquemment une assistance hydraulique, alimentée par une pompe entraînée par le moteur.
L’électronique forme désormais un réseau complexe de calculateurs. Ces modules gèrent l’injection, la boîte de vitesses, la stabilité, les airbags, l’éclairage, la climatisation, la recharge et parfois même la suspension.
Des capteurs mesurent la vitesse des roues, la température, la pression, l’accélération, l’angle du volant et la position des pédales. Les informations circulent par des réseaux de communication, comme le CAN, afin que les différents calculateurs puissent coordonner leurs décisions.
Les aides à la conduite comprennent notamment le régulateur adaptatif, la surveillance des angles morts, l’alerte de franchissement de ligne et le freinage automatique d’urgence. Elles restent toutefois des assistants : le conducteur doit conserver son attention et rester responsable de la trajectoire.
La sécurité et le confort à bord
Les équipements de sécurité passive cherchent à limiter les blessures lorsque l’accident ne peut plus être évité. Les ceintures de sécurité, les airbags, les appuie-têtes, les renforts de portes, les sièges et les colonnes de direction déformables fonctionnent comme un ensemble.
La ceinture maintient le corps dans une position adaptée et permet aux airbags de jouer correctement leur rôle. Un airbag ne remplace donc jamais une ceinture, car il est conçu pour compléter son action et non pour fonctionner seul.
Le confort repose sur des éléments moins visibles, mais nombreux : insonorisation, sièges réglables, ventilation, climatisation, chauffage, éclairage, système multimédia et vitrages électriques. L’habitacle doit également offrir une bonne visibilité, une ergonomie logique et un accès simple aux commandes essentielles.
Dans une préparation personnalisée, l’amélioration de l’intérieur peut passer par des sièges plus enveloppants, un volant différent, un système audio ou un tableau de bord modernisé. Ces changements ne doivent pas gêner le déploiement des airbags ni empêcher l’accès aux commandes de sécurité.
Le tuning entre performance et conformité
Modifier une voiture demande de considérer son équilibre général. Une admission plus libre, une reprogrammation ou un turbocompresseur plus imposant peuvent augmenter la puissance, mais ces changements sollicitent davantage l’embrayage, la transmission, le refroidissement et les freins.
| Modification | Points à contrôler |
|---|---|
| Jantes et pneus | Dimensions, indice de charge, déport et compatibilité |
| Suspension abaissée | Garde au sol, géométrie et débattement |
| Reprogrammation | Températures, fiabilité, assurance et puissance réelle |
| Échappement | Bruit, émissions et conformité réglementaire |
La compatibilité entre les pièces est donc plus importante que leur apparence ou leur prix. Une voiture préparée de façon cohérente doit conserver une bonne motricité, un freinage adapté, une température maîtrisée et un comportement prévisible.
La réglementation doit également être prise en compte. Les dimensions de roues, la hauteur de caisse, l’éclairage, le niveau sonore, les émissions et les transformations touchant la puissance peuvent nécessiter des vérifications ou des démarches particulières selon le pays.
Une préparation réussie ne se mesure pas au nombre de pièces remplacées, mais à l’équilibre obtenu entre performances, sécurité, fiabilité et conformité.
Une automobile pensée comme un ensemble
Une voiture réunit une structure porteuse, une propulsion, une transmission, une liaison au sol, une direction, un freinage, des équipements de sécurité et une architecture électronique. Chaque élément dépend des autres : augmenter la puissance sans renforcer le freinage ou modifier la suspension sans revoir la géométrie peut dégrader le comportement général.
Cette vision globale est particulièrement utile en tuning. Une modification pertinente doit améliorer le véhicule sans rompre son équilibre, afin de préserver la fiabilité, le plaisir de conduite et la sécurité de tous les occupants.
FAQ
Une voiture comprend principalement une structure porteuse, un moteur ou une motorisation électrique, une transmission, des roues, des suspensions, une direction, un système de freinage et des équipements électroniques.
Le châssis et la carrosserie supportent les organes mécaniques, protègent les occupants, résistent aux contraintes de la route et contribuent à l’aérodynamisme, à l’insonorisation ainsi qu’au refroidissement.
La transmission transfère et adapte la puissance produite par le moteur grâce à l’embrayage ou au convertisseur, à la boîte de vitesses, au différentiel et aux arbres ou cardans.
Une voiture thermique utilise la combustion d’un carburant, une hybride combine moteur thermique et moteur électrique, tandis qu’une électrique fonctionne avec une batterie haute tension, un onduleur et un moteur électrique.
Les pneus constituent le contact direct avec la route, tandis que les suspensions maintiennent les roues au sol et filtrent les irrégularités, influençant ensemble l’adhérence, le confort et la stabilité.
Les calculateurs et les capteurs coordonnent l’injection, la stabilité, les airbags, l’éclairage et les aides à la conduite, tandis que l’ABS et l’ESP contribuent au contrôle du véhicule.
